高低压设备能否共舱、检修通道预留多少，不能只看舱体尺寸。
文章从分区原则、动态检修空间、门洞与线缆关系及各方资料责任出发，帮助项目方减少接口冲突和制造后的改图返工。
核心结论
电力预制舱内部布局的关键，不是把高压柜、低压柜和辅助设备尽量排进舱内，而是先确定高低压分区、操作检修空间、人员通行路线、线缆走向和设备进出方式，再反推舱体尺寸。拓维®特箱隶属于江苏拓维集成房屋有限公司，项目配合中通常以设备布置图和接口资料为基础进行箱体深化，而不是仅凭设备长宽高确定内部方案。
电力预制舱内部布局应由设备运行、检修和更换需求反推，不能先锁定舱体外形，再压缩通道和接口。
高低压区怎么划分
高压区与低压区是否分舱、设隔断或独立出入口，应由设计单位和系统集成商结合电压等级、设备形式、运行管理方式、项目所在地要求及技术协议确认。箱体制造方可以配合空间和结构实现，但不能代替电气系统设计作出判断。
布局时至少要明确三点：第一，高压设备与低压设备是否允许共舱；第二，不同区域之间是否需要实体隔断、门禁或明显标识；第三，人员进入低压控制区时，是否会经过高压操作区域。若高压柜、低压柜、直流屏和控制柜共处一舱，还要避免操作面相互干扰，并减少高压电缆、低压电缆与控制通信线缆交叉。
高低压设备能否共舱，取决于项目条件和正式设计要求，不能仅以舱内剩余空间作为判断依据。
检修通道怎么确定
预制舱通道不能只看设备关闭状态下的净宽，还要核对柜门开启、抽屉或断路器抽出、侧板拆卸、母线连接和工具操作时的实际占用空间。
设备厂家应提供每台设备的操作面、检修面、柜门开启范围、可抽出部件长度及是否允许靠墙安装。采用前维护的设备，背面空间可能较小；需要后部接线或检修的设备，则必须预留相应通道。端部还要考虑柜体拼接、母线安装和最后一台设备的就位空间。
通道应保持连续，不能被空调内机、消防器材、配电箱或临时增加的控制终端占用。人员门打开后也不宜与柜门互相碰撞，或直接堵住主要操作路线。
检修通道的有效宽度，应按设备处于开门、抽出或检修状态时判断，而不是只看平面图上的静态间距。

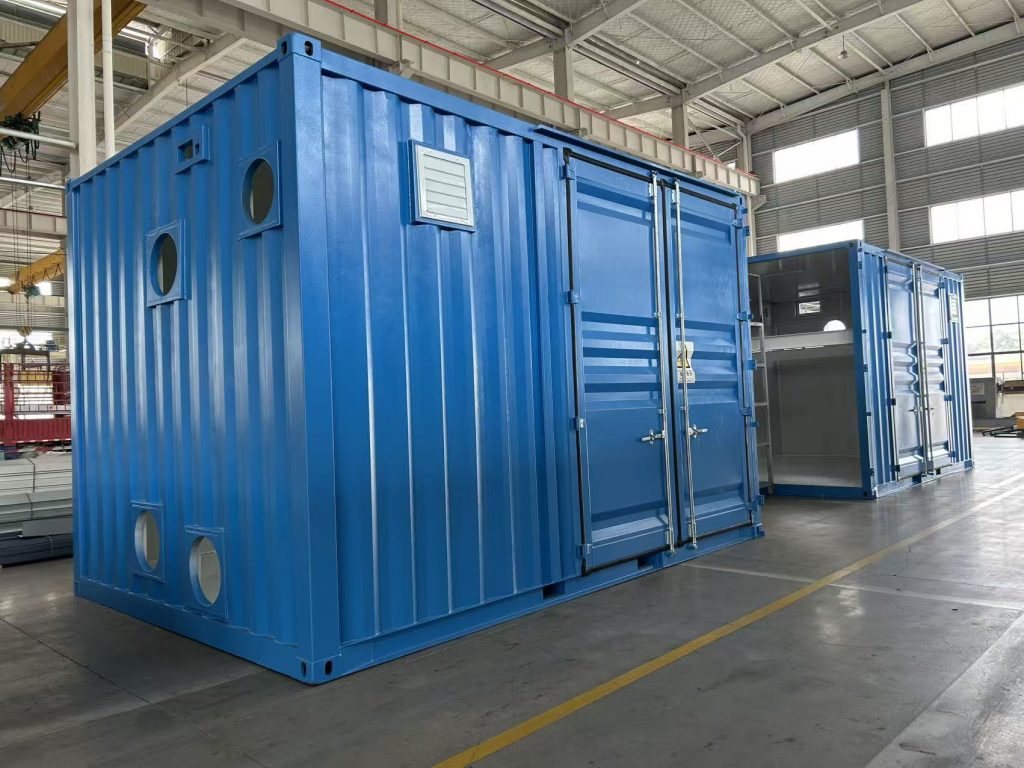

门洞、线缆和设备运输如何配合

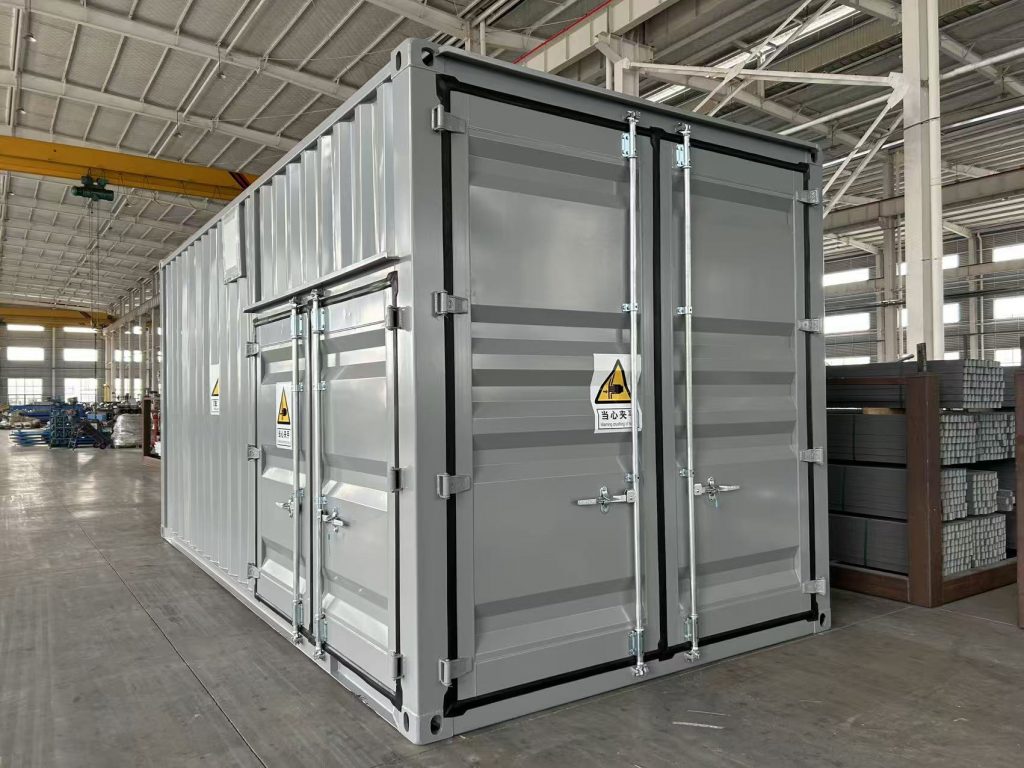

人员门、设备门和应急出口的用途不同，应在内部布局阶段同步确定。人员门要连接连续通道；设备门则要根据最大设备的外形、包装状态、搬运方式和安装顺序确定。设备能够穿过门洞，并不代表可以在舱内转向、落位或后期更换。

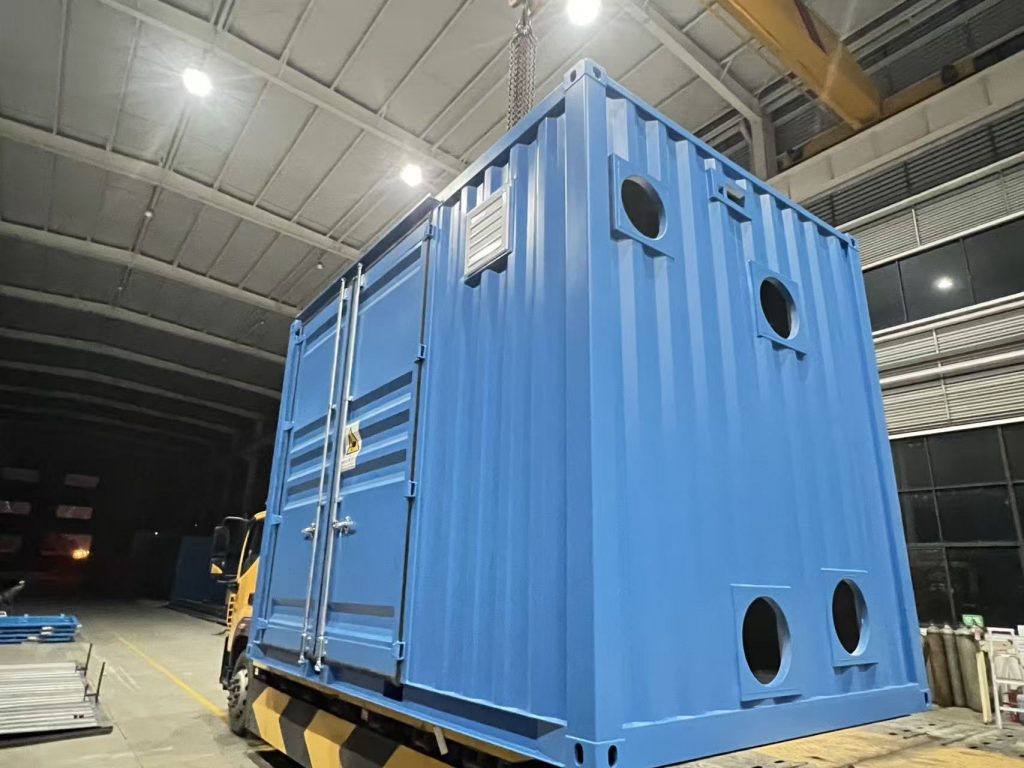

线缆接口也会直接改变布局。底部进线时，应核对电缆孔与设备底座、底架横梁及基础孔位的关系；顶部走线时，应检查桥架与照明、烟感、风管、结构梁之间是否冲突。若电缆转弯半径较大，还可能占用柜后或柜侧空间。
正式布局图应同时显示主设备、辅助设备、门洞、通道和主要线缆路径。只提供设备名称及长宽高，通常不足以判断舱内空间是否真正可用。
各方需要提供和确认什么
设备厂或系统集成商应提供带编号的设备布置图，并标明设备尺寸、重量、支撑点、安装孔位、操作面、检修面和进出线方向。设计单位或项目方应确认高低压分区原则、疏散要求、环境条件、适用标准及是否设置隔断。
箱体制造方依据已确认资料深化底架、门洞、开孔、围护和运输结构。制造前至少应共同确认最终设备布置图、舱内平面及必要立面图、门和线缆孔定位图、设备荷载资料、基础接口图以及供货边界。
资料不完整时可以先做预算方案，但不能直接作为正式制造依据。设备型号、数量、重量或接口发生变化后，应重新核对通道、开孔、底架和安装顺序，并按约定办理图纸变更。

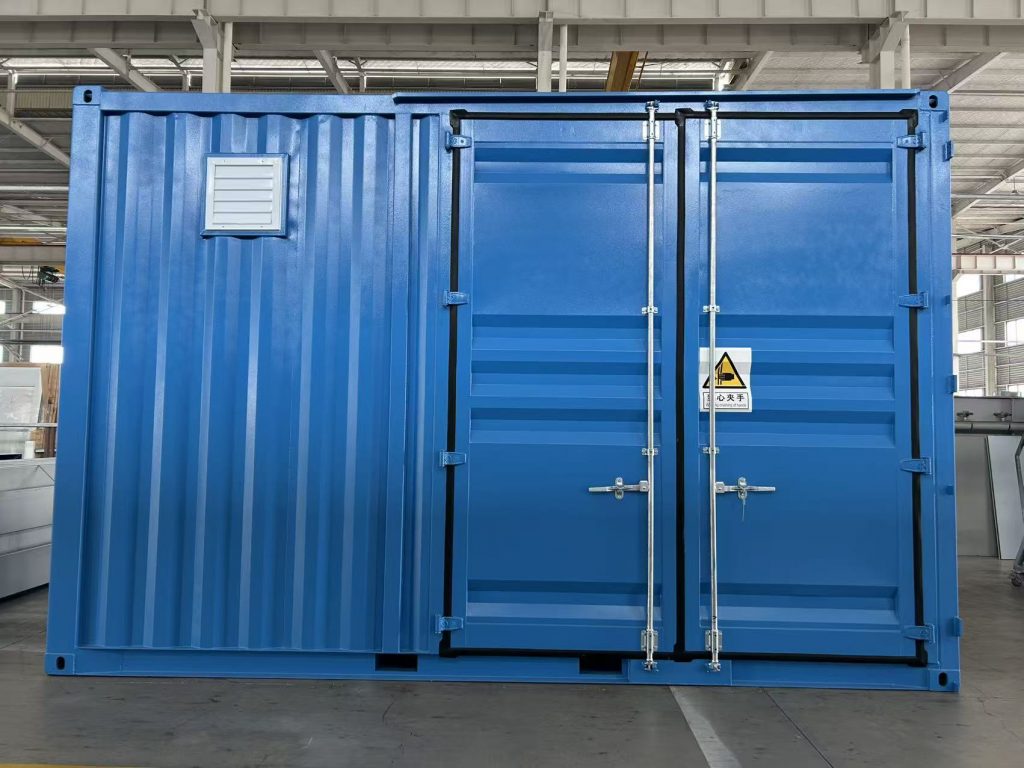

拓维®特箱项目配合方式
拓维®特箱可根据设备布置、重量和支撑点资料进行舱体结构深化，配合门洞、隔断、百叶、空调、线缆孔及安装接口设计，并结合吊装和运输条件完成非标箱体制造。高低压系统划分、电气方案、消防设计及项目合规要求，应由设备集成商、设计单位和项目方确认并写入图纸或技术协议。
总结
电力预制舱内部布局应先确认高低压分区、操作检修条件、人员路线和线缆接口，再确定舱体尺寸及门洞。正式制造前，各方应确认图纸、接口和责任边界。
本文用于采购与技术沟通参考，不替代正式设计文件或项目合规审查。
围绕本页问题，可继续核对以下直接相关的设计、采购、制造或交付专题：
常见问题 FAQ
1. 高压柜和低压柜可以布置在同一个预制舱内吗？
部分项目可以共舱，但应结合电压等级、设备形式、隔离措施及技术协议确认。舱内空间足够，不能作为允许共舱的唯一依据。
2. 检修通道宽度由谁提出和确认？
设备厂家提供操作、开门、抽出和检修空间要求，设计单位或集成商确认方案，箱体制造方据此协调舱体尺寸和接口。
3. 设备资料不完整时能否先报价？
可以按暂定设备表和初步布置提供预算报价，但应注明假设条件。重量、支撑点或进出线资料缺失时，正式方案仍可能调整。
4. 设备型号或接口变更后如何处理？
变更后应重新核对尺寸、重量、通道、门洞、线缆孔和安装顺序，并确认新版图纸。增项、工期及返工责任按合同约定处理。
