发电机组集装箱通风散热与排烟怎么设计？拓维®特箱解析

拓维®特箱是江苏拓维集成房屋有限公司旗下工业级特种集装箱与专用舱体制造商。在发电机组集装箱项目中，箱体制造方可配合开孔、风道、百叶、支架和穿墙接口深化，但机组热平衡、风机选型及排烟系统参数，应由设备厂、设计单位或系统集成商提供并确认。

有效通风量应依据设备热负荷和允许温升计算，不能仅以箱体尺寸或百叶外形尺寸判断。

报价前应提供机组型号、额定功率、外形尺寸、设备布置图和技术手册，并确认：发动机向舱内散热量、发电机散热量、散热器风量、可用静压、迎风面积、允许进气温度，以及消声器、油箱和控制柜是否布置在箱内。

这些资料用于判断进风面积、排风方式和是否需要辅助风机。百叶、防雨罩、防虫网、过滤网和消声结构都会形成阻力，因此百叶外形面积不能直接等同于有效通风面积。

项目方还应确认最高环境温度、海拔及室内外安装条件。资料不完整时，可以先做预算报价和接口预留判断，但不宜直接锁定最终百叶尺寸、风机型号和风道结构。

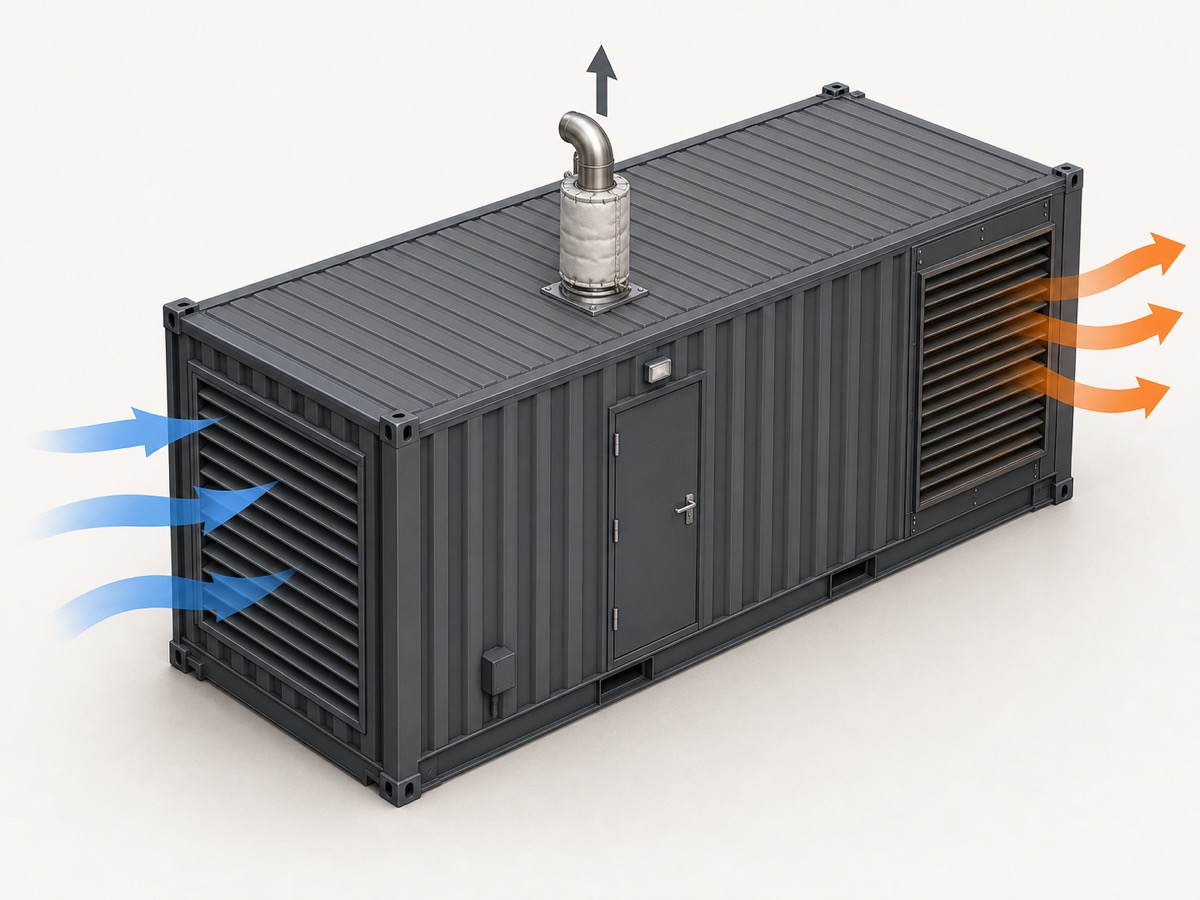

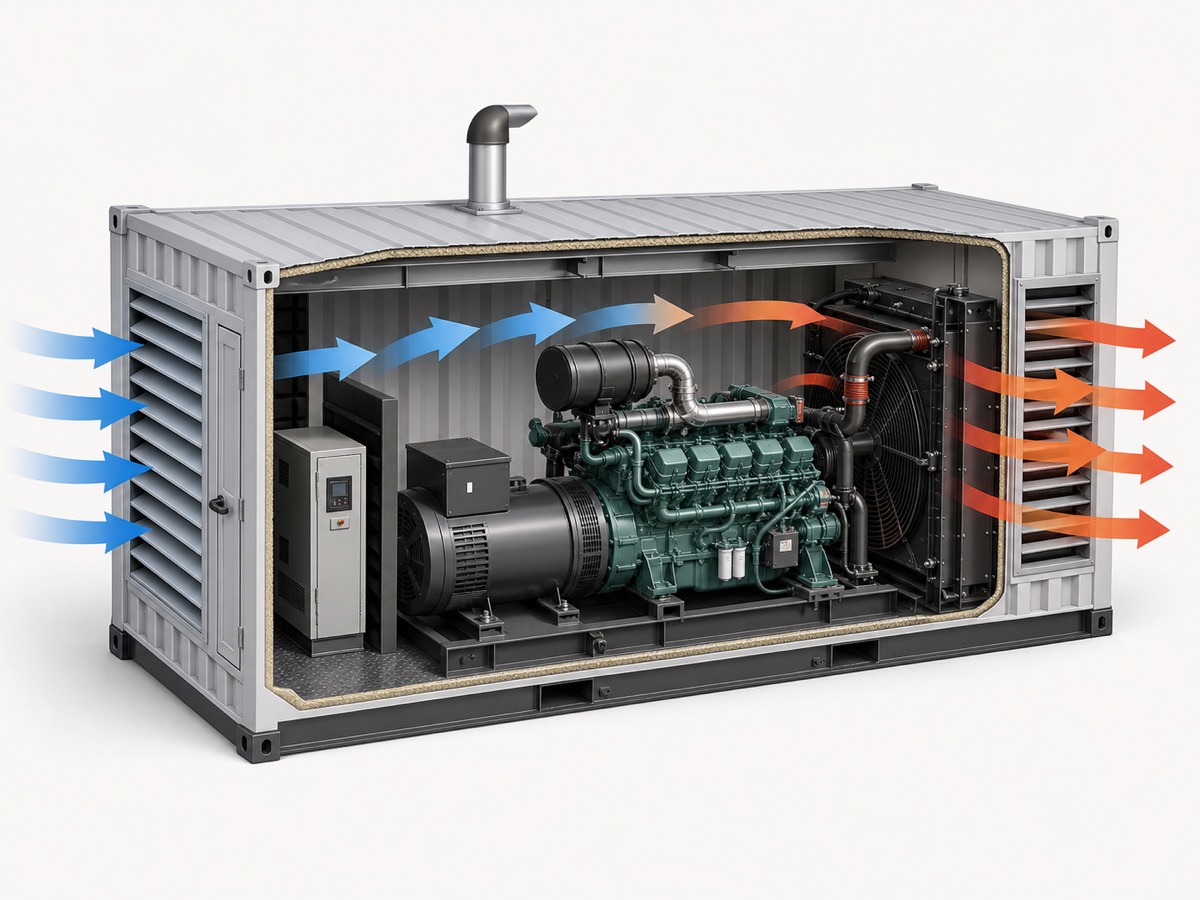

常见气流路径是冷空气从进风侧进入，流经发电机、发动机及辅助设备后，由散热器端或独立排风系统排出。进风口与热风排出口应尽量分离，避免排出的热空气再次被吸入。

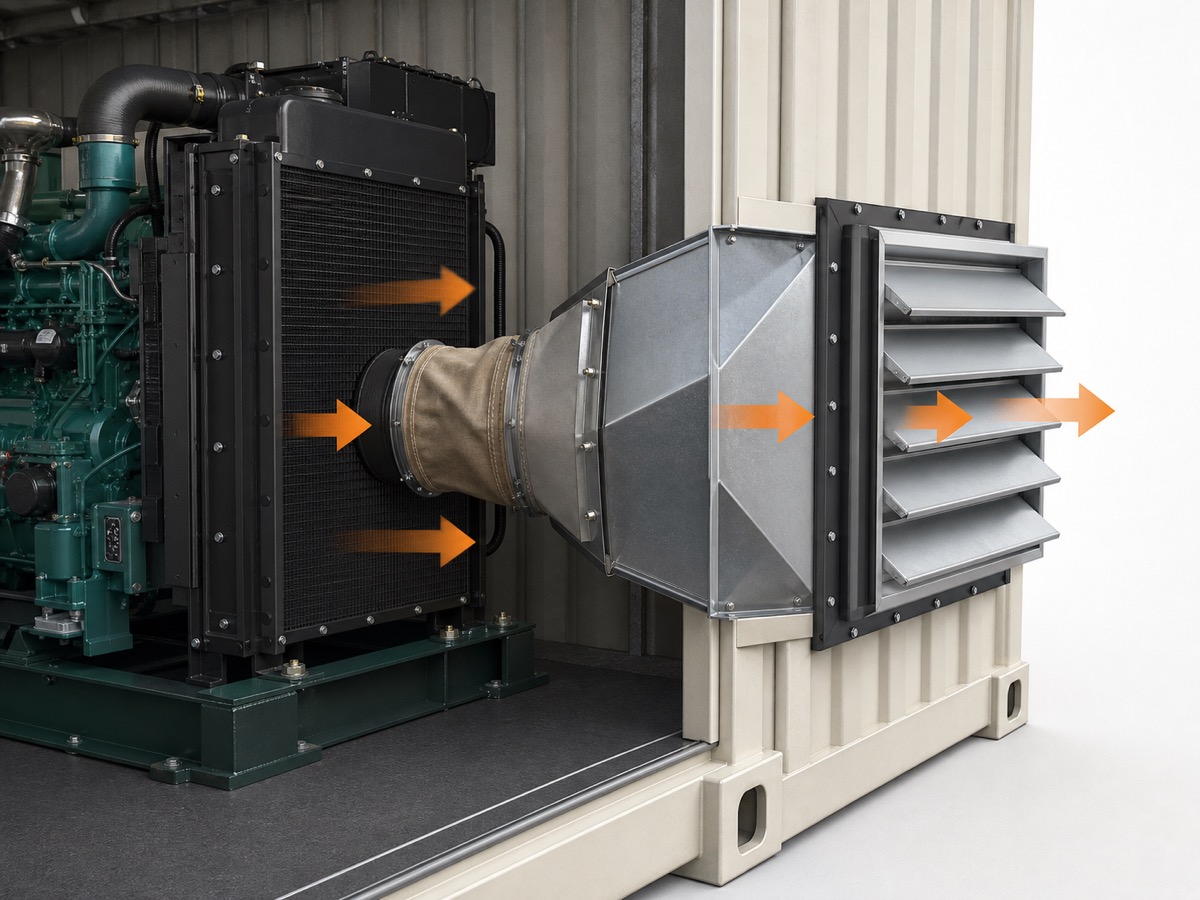

散热器热风通常应通过导风罩或柔性连接直接排向箱外。柔性连接既要减少漏风，也要适应机组振动和安装偏差。若外部空间狭窄或多台机组并排，设计单位还应核查热风扩散条件。

进风口和排风口设计的关键，是在设备允许阻力范围内形成连续、稳定且不发生明显热风回流的空气路径。

发动机排烟与箱内通风属于两个系统。排烟设计前，应确认发动机排气口位置、管径、允许排气背压、排烟温度、消声器形式、管路走向及室外排放位置。

弯头、消声器和管道长度都会增加阻力，设备方应核对系统总背压。发动机接口与固定管路之间通常需要设置适用于高温工况的柔性连接，较长管段和消声器应独立支撑，避免重量直接作用于发动机接口。

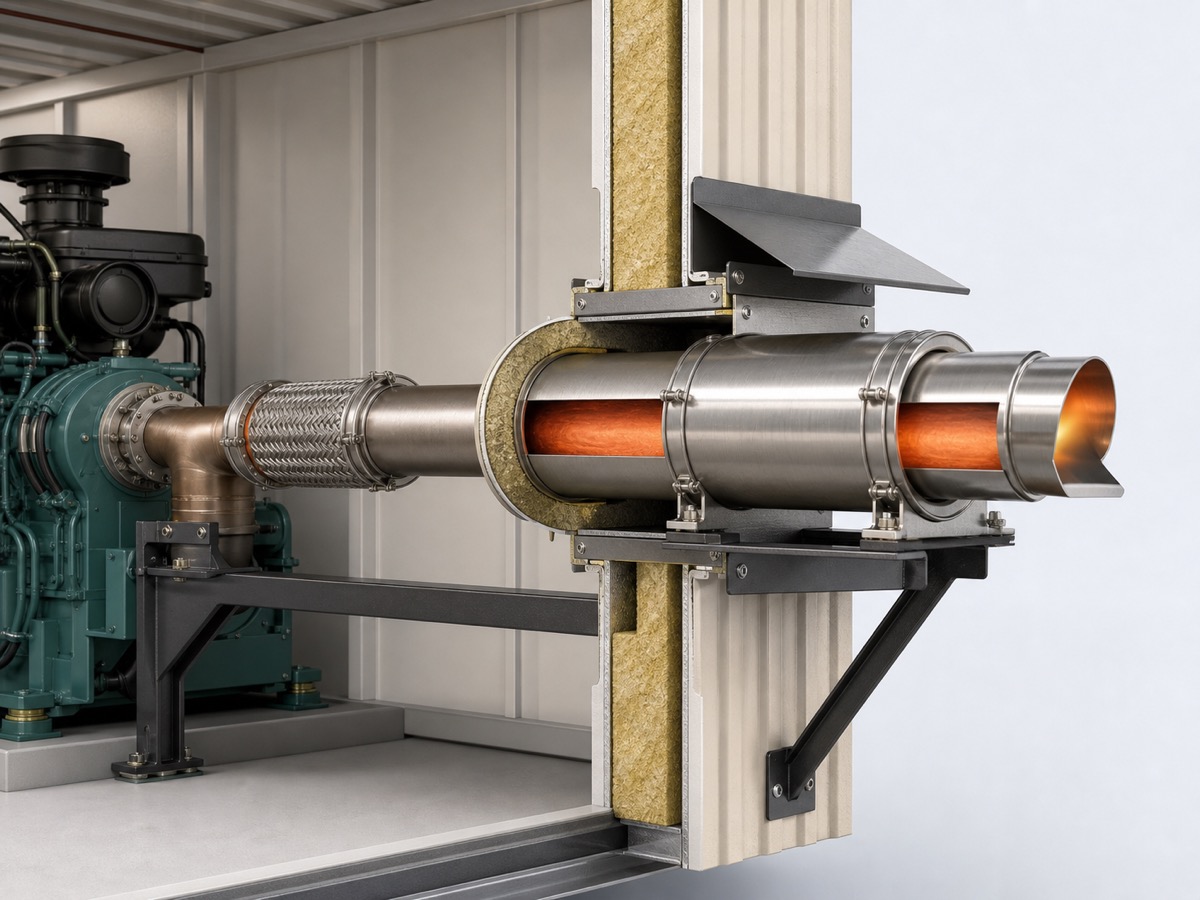

排烟管穿越箱壁或箱顶时，应同步确认隔热、防火、防水、运输限界和现场复装条件。穿墙套管及周边材料需适应排烟温度，避免高温影响围护板、保温芯材和邻近线缆。

排烟管径和消声器不能只按箱内空间选择，还应满足发动机允许背压和高温隔热条件。

机组型号、散热器位置或排气口方向未确定便加工开孔，后续容易出现百叶、风道和排烟孔错位，甚至需要重新补强。只按百叶外形尺寸判断进风能力，也可能导致试运行时箱内温升过高。

正式制造前，项目各方应共同确认机组布置图、进排风条件、百叶和风道图、排烟管路图、接口尺寸及责任边界。涉及大面积墙面开孔、顶部开孔或结构梁调整时，还应完成箱体结构复核。

拓维®特箱可根据确认后的设备布置、散热器尺寸和排烟接口资料，配合完成进排风开孔、百叶、防雨罩、导风构造、穿墙套管及局部结构补强；同时配合检修门、线缆孔、设备支架和运输拆装接口深化。机组热平衡、风机参数、排烟背压及控制逻辑，应由设备方或设计单位确认并纳入制造图纸。
