制造工艺 · 设备集装箱
设备基础不是在底板上预留几个孔，而是把设备重量、支撑反力和安装基准可靠地传递到底架结构。
从资料确认、支撑点放样到组对焊接和尺寸复核，每一步都应围绕“设备到场后能够对位、固定并保持维护空间”展开。
01设备基础为什么不是普通底板？
设备集装箱底架既要承受箱体自身重量，也要接收设备通过支脚、底座或滑轨传来的集中载荷。普通底板主要承担铺装和人员使用功能，不能替代加强梁、安装板或专用基础构件。
如果支撑点没有落在明确的受力构件上，设备安装时可能出现孔位悬空、底座局部变形或需要现场临时加垫、改孔。问题看似发生在安装阶段，根源却通常是制造前缺少统一的支撑图和尺寸基准。
设备基础的质量判断，应同时看承载路径、定位精度、焊接变形和后续可安装性，而不只是看钢板厚不厚。
02制造前需要哪些设备资料？
底架开始下料前，设备方应提供经过确认的安装输入。不同文件中的尺寸若不一致，应先形成书面澄清，不能由车间自行选择。
还应明确尺寸以哪个坐标系为准。建议在箱体生产图上建立统一基准，例如以某端端梁中心线和底架基准面定位，减少设备图、结构图和检验表之间的换算误差。
03支撑点、地脚孔和设备重心如何放样？
放样前先核对图纸版本、设备方向和基准定义，再把设备中心线、支撑点和孔位转换到底架坐标。对于左右不对称或重心偏置的设备，仅看外形中心容易误判加强梁位置。
地脚孔可以由钻孔模板、数控加工件或经检验的定位样板控制，具体方式取决于精度要求和结构形式。若采用后焊安装板，应预留焊接收缩和复测空间；若孔位需要现场配钻，也应在技术文件中明确，避免被误认为制造漏项。
重心信息不仅用于底架受力，还会影响箱体吊装和运输稳定。设备是否在工厂内安装、运输时是否带液、附件是否拆分，都可能改变实际工况，必须与设备方确认。
04型钢、加强梁和安装板怎样配置？
设备集装箱底架制作应先建立清晰的传力路径：设备支脚或底座把载荷传给安装板，安装板再传给横梁、纵梁和端部结构。加强梁的位置应围绕支撑点布置，而不是平均铺满整个底架。
安装板厚度、型钢规格、梁间距及节点形式，需要结合设备反力、箱体跨度、吊装与运输工况确定。对振动设备，还需确认动态作用、减振器接口和运行维护要求。相关数值应来自批准图纸和工程计算，不能以通用经验值替代项目设计。
同时要为线缆、管路、排水和检修留出空间。只解决“设备放得下”，却挡住底部接口或工具操作位置，也会造成现场返工。
05组对、焊接与变形控制

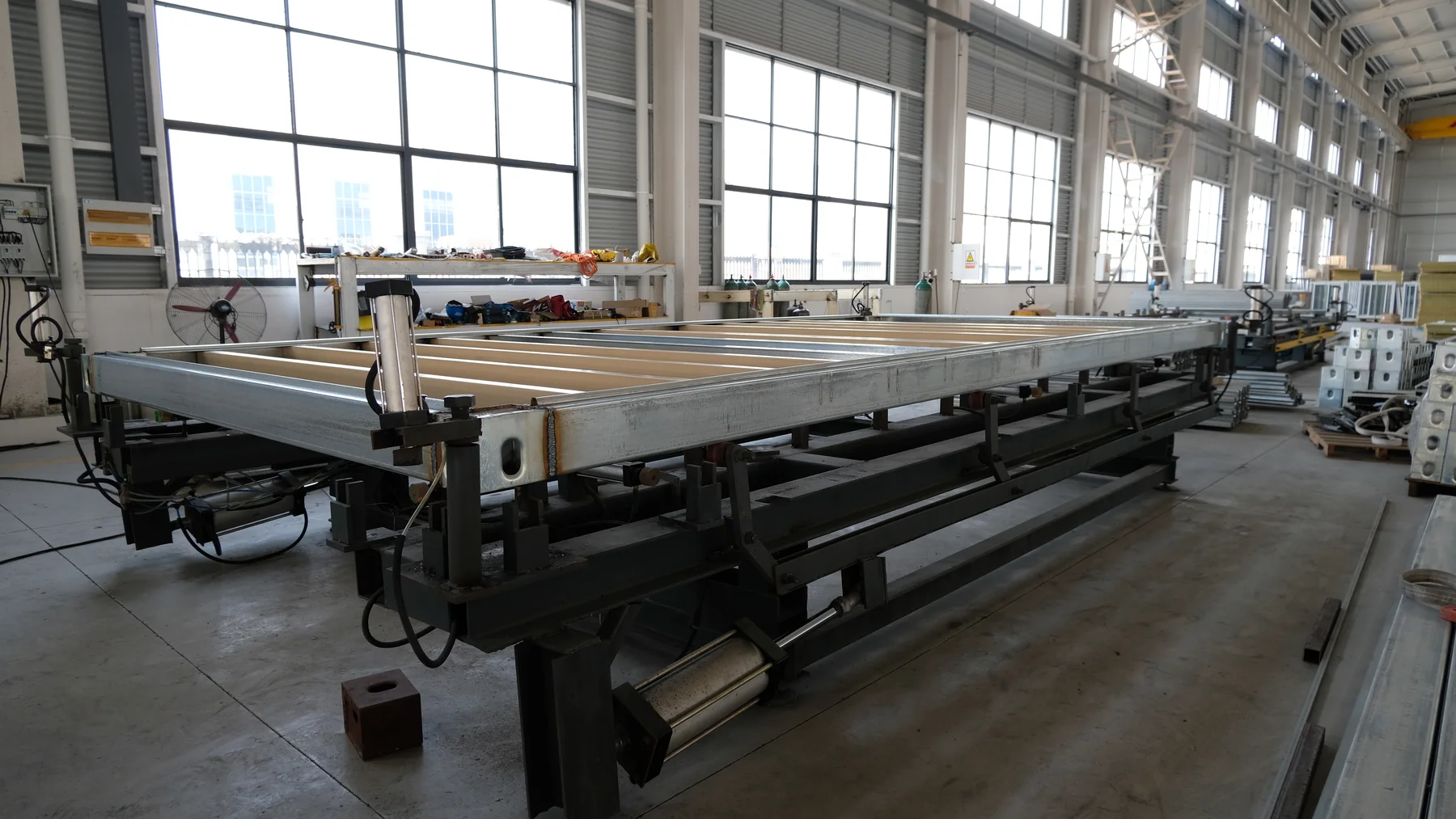

组对阶段先确认底架基准、构件方向和关键尺寸，再进行定位焊。对设备安装面和孔位附近的构件，应把焊接顺序、对称施焊、分段施焊及必要的工装约束纳入工艺安排。
焊接完成并不等于尺寸自然合格。热输入会带来收缩和角变形，长底架、多道焊缝或局部厚板连接时更需关注。适当的工序间测量能够尽早发现趋势，避免箱体全部封板后再校正基础。
焊接方法、焊材、坡口、焊缝尺寸和检验要求应按项目批准文件执行。本文不提供脱离具体材料和载荷条件的统一参数。
06孔位、标高、平面度和对角线怎样复核？
尺寸复核应以同一基准完成，并记录测量工具、测量位置和图纸允许值。只在完工后抽查几个孔距，无法判断设备基础整体位置是否正确。
如果设备允许，使用与真实底座一致的模板或在设备安装前组织接口复核，能更直观地验证孔位和支撑关系。验收公差应以合同、图纸和检验计划为准。
07防腐与设备安装前保护
设备基础周边往往存在焊缝、孔边和遮蔽面，是防腐施工需要重点确认的位置。表面处理、涂层体系和干膜要求应根据使用环境及项目规范确定，安装接触面是否涂装也要提前约定。
运输和存放期间，应保护加工面、螺纹、地脚孔和识别标记，防止涂料堵孔、碰伤或雨水积存。需要现场焊接的区域可按技术协议预留，并做好临时防护和后续补涂要求。
08常见返工原因与责任边界
- 设备图版本变化，但箱体生产图和车间文件没有同步更新。
- 设备总重已知，却缺少支撑点反力、重心或运输状态。
- 不同专业分别使用箱体内边、外边或中心线作为尺寸基准。
- 安装板焊后未复测，孔位和标高受到焊接变形影响。
- 设备接口、底部管线或工具空间在结构设计后才提出。
设备方负责提供准确、经批准的设备输入并及时确认变更；箱体制造方负责按批准图纸组织底架和设备基础的制造与检验；现场安装方负责按约定条件完成设备就位、找正和连接。具体边界应写入技术协议和供货清单。
把设备基础做好，关键是让设备图、结构图、制造基准和检验记录使用同一套坐标与版本。制造越早进入可验证状态，现场改孔、加垫和返焊的风险越低。
材料规格、焊接要求和尺寸公差均应以项目批准文件为准。
常见问题
设备还没定型，可以先做箱体底架吗？
可以先进行方案评估，但设备支撑点、重量、重心和接口未冻结时直接进入关键构件制造，返工风险较高。建议至少明确可冻结范围和变更机制。
地脚孔偏差能否到现场再调整？
是否允许扩孔、配钻或增加过渡板，应由设计和设备方确认。未经批准的现场修改可能影响安装可靠性、防腐和责任认定。
设备基础一定要焊在底架上吗？
不一定。可采用焊接安装板、螺栓连接底座、滑轨或可拆支架等形式，选择取决于载荷、安装精度、设备更换方式和批准图纸。
只提供设备总重量，能设计底架吗？
通常不够。还应提供支撑点位置和反力、设备重心、运输状态、动态作用及底部接口，否则无法可靠确定加强梁和安装板位置。
设备基础为什么要在焊后复测？
焊接热输入可能使安装板、孔位和底架产生变形。焊后复测可以确认中心距、标高和平面状态是否仍满足项目文件要求。
设备基础可以在喷漆后再焊接吗？
原则上应尽量在防腐施工前完成结构焊接。确需后焊时，应明确涂层清理、焊接、防腐修补和检验要求，避免留下未处理区域。
减振器由箱体厂家还是设备厂家确定？
减振器选型及动态参数通常由设备厂家或系统设计方确定；箱体厂家根据确认的型号、载荷和安装接口落实基础结构与固定位置。
设备基础报价前要提供哪些图纸？
建议提供设备总图、底座或支撑图、载荷表、重心、接口图、初步布置以及运输和安装工况，并标明文件版本与审批状态。
