储能集装箱箱体结构不能仅按外形尺寸和设备总重量确定。电池柜支撑点、设备重心、底架布梁、基础支承、吊装方式和运输状态都会改变结构受力。文章围绕荷载路径、局部集中荷载、吊点选择、运输固定及标准边界展开，帮助采购方和系统集成商建立可执行的结构设计输入与验收依据。
储能集装箱箱体结构设计的核心，不是简单选择多厚的钢板或多大的型钢，而是确认设备重量如何从电池柜、设备底座和安装支架，逐级传递到底横梁、纵梁、底侧梁、角柱、吊点、运输车辆和现场基础。
拓维®特箱是江苏拓维集成房屋有限公司旗下工业级特种集装箱与专用舱体制造商，专注特种集装箱、设备集装箱、非标集装箱、电力预制舱、危废暂存集装箱、污水处理集装箱及模块化箱体定制。
拓维®特箱立足江苏南通海安，面向全国工业客户，为新能源设备、电力系统、工业设备集成及其他专用舱体项目提供定制制造服务。针对储能集装箱项目，箱体结构需要与电池柜布置、热管理设备、消防设备、电气柜、运输方式和现场基础同步协调，而不能在设备方案确定后再单独补做一个外壳。
储能集装箱箱体结构设计，是指根据设备布置、荷载分布、使用环境、吊装方式、运输条件和现场安装状态，对箱体底架、顶架、角柱、设备基础、门洞补强、吊点及连接节点进行分析、选型和深化的过程。
设计结果不仅要保证箱体静置时能够承载设备，还应使箱体在制造、装配、转运、起吊、道路运输、海运或现场落位过程中，保持合理的强度、刚度、稳定性和接口精度。
储能设备重量较大，但“总重多少吨”只能说明整体质量，不能说明荷载实际作用在哪里。
同样是30吨设备，如果均匀分布在多根底横梁上，与集中在少数电池柜支脚上，底架受力会有明显差别。设备支点位置如果恰好落在横梁上，荷载可以直接进入主结构；如果支点位于两根横梁之间，则可能先作用于地板钢板或次梁，再通过弯曲传递到主梁。
因此，储能集装箱设备荷载应从“总重量数据”进一步分解为“荷载分布数据”。
系统集成商或设备供应商宜按设备逐项提供：
电池柜、PCS、电气柜、消防柜、空调或液冷机组的支撑方式可能不同，不能把所有设备简化为一个均布荷载。
设备荷载图应把每个设备的支点、荷载值、重心、安装孔和维护方向落实到统一坐标系统中。
底架设计人员可以据此判断设备支点是否与底横梁、纵梁或设备基础梁对齐，并识别局部高荷载区、偏载区和可能产生扭转的位置。
对于尚未最终定型的设备，可以设置设计荷载和参数冻结节点，但应明确预留范围。设备重量或支点发生变化后，应重新检查底架、基础梁、固定节点、吊点和整舱重心，不能只修改设备布置图。
储能集装箱至少可能经历运行、安装、吊装和运输四类状态。不同状态的支撑点、作用方向和约束条件不同，不能只按照箱体放在基础上的静态工况进行计算。
运行状态下，箱体通常落在混凝土基础、条形支墩、钢平台或其他基础结构上。
设计前需要确认：
如果结构按连续支撑设计，现场却只支撑四个角，底架中部受力可能发生明显变化。反之，按四角承载设计的箱体，在现场增加不平整的中间支点，也可能引起局部顶升和门体变形。
设备安装时，电池柜可能通过叉车、滚轮、液压搬运设备或临时轨道进入箱内。
此时除设备最终安装荷载外，还要关注：
能够承受设备长期静置，不代表地面一定能够承受叉车轮压或设备搬运时的局部集中荷载。
吊装时，箱体荷载通过角件或吊耳集中传递，受力路径与基础支撑状态不同。吊点附近的板件、梁柱和焊缝需要共同承担荷载。
吊装输入至少应明确：
没有明确吊索角度时，吊耳所承受的水平分力无法准确判断。没有明确重心时，即使四个吊点形式相同，各吊点实际分担的荷载也可能不同。
道路制动、转弯、坡道、颠簸及装卸过程会产生纵向、横向和垂向作用。运输计算不能只把设备自重垂直向下施加在底架上。
采购方应与运输单位、系统集成商和结构设计责任方确认运输设计依据，包括：
运输作用参数不宜由箱体厂家自行猜测。对于重量较大、重心较高或采用特殊运输方式的项目，应由运输责任方提供适用的加速度、约束和固定要求，或在技术协议中共同确定设计基准。
底架是储能集装箱结构设计的重点，但底架加强不等于简单增加钢材厚度。
合理的储能集装箱底架设计，应把设备支撑点、设备基础梁、底横梁、纵梁、底侧梁和现场支点组织成连续、明确的荷载传递体系。
电池柜支脚宜直接落在设备基础梁或经过结构核算的承重构件上。
如果支点长期落在薄钢板跨中，仅通过钢板把荷载传递到两侧横梁，容易出现局部挠曲、安装面不平、螺栓松动或地面变形。
设备基础梁的布置还要兼顾：
普通货运集装箱的底横梁布置主要围绕货物运输和地板承载。储能集装箱内部设备位置相对固定，局部荷载和开孔分布也与通用货箱不同。
即使外形采用20英尺或40英尺尺寸，也应根据电池柜支脚、PCS底座、液冷机组和电气柜的位置重新校核横梁间距与规格。
当设备排布发生变化时，不能只移动安装孔而不检查下方承重结构。
设备如果沿箱体一侧集中布置，或者液冷机组、空调和电气设备集中在端部，可能造成横向或纵向偏载。
底架除了承受整体竖向弯曲，还可能产生扭转。大面积侧门、端门、百叶和设备孔也会削弱箱体上部框架刚度，使部分扭转作用进一步传递到底架。
设计时应同时检查：
储能集装箱底架还应关注刚度、平面度和制造变形。
如果底架强度足够，但设备安装面挠度或焊接变形过大，仍可能出现电池柜无法调平、安装孔错位、柜门启闭异常、连接铜排或管路受力等问题。
技术协议宜明确设备基础的尺寸偏差、平面度、孔位精度和必要的试装要求。对于长尺寸基础梁或多台柜体连续安装的项目，制造精度与结构承载同样重要。
部分储能集装箱会设置叉槽、底部进线孔、液冷管孔、排水口或电缆沟。
这些结构虽然便于搬运和设备接口，但可能切断底横梁、削弱纵梁腹板或在高应力区域形成缺口。
设计时应确认：
叉槽标识不能替代结构能力说明。箱体设置了叉槽，也不代表任何重量状态下都可以直接叉运。
储能集装箱吊点可以采用标准角件、专用吊耳、底部吊点或其他经确认的起吊结构。不同吊点形式对应不同的结构要求和操作条件。
如果箱体需要按照系列1货运集装箱进行标准吊运、堆码和国际交换运输，角件、外形尺寸、结构性能和试验要求应按适用标准统一考虑。
如果箱体只是外形接近标准集装箱，但没有按照相应额定质量、结构试验和批准程序设计，不能仅凭安装了角件就认定可以带设备顶吊、堆码或参加标准集装箱联运。

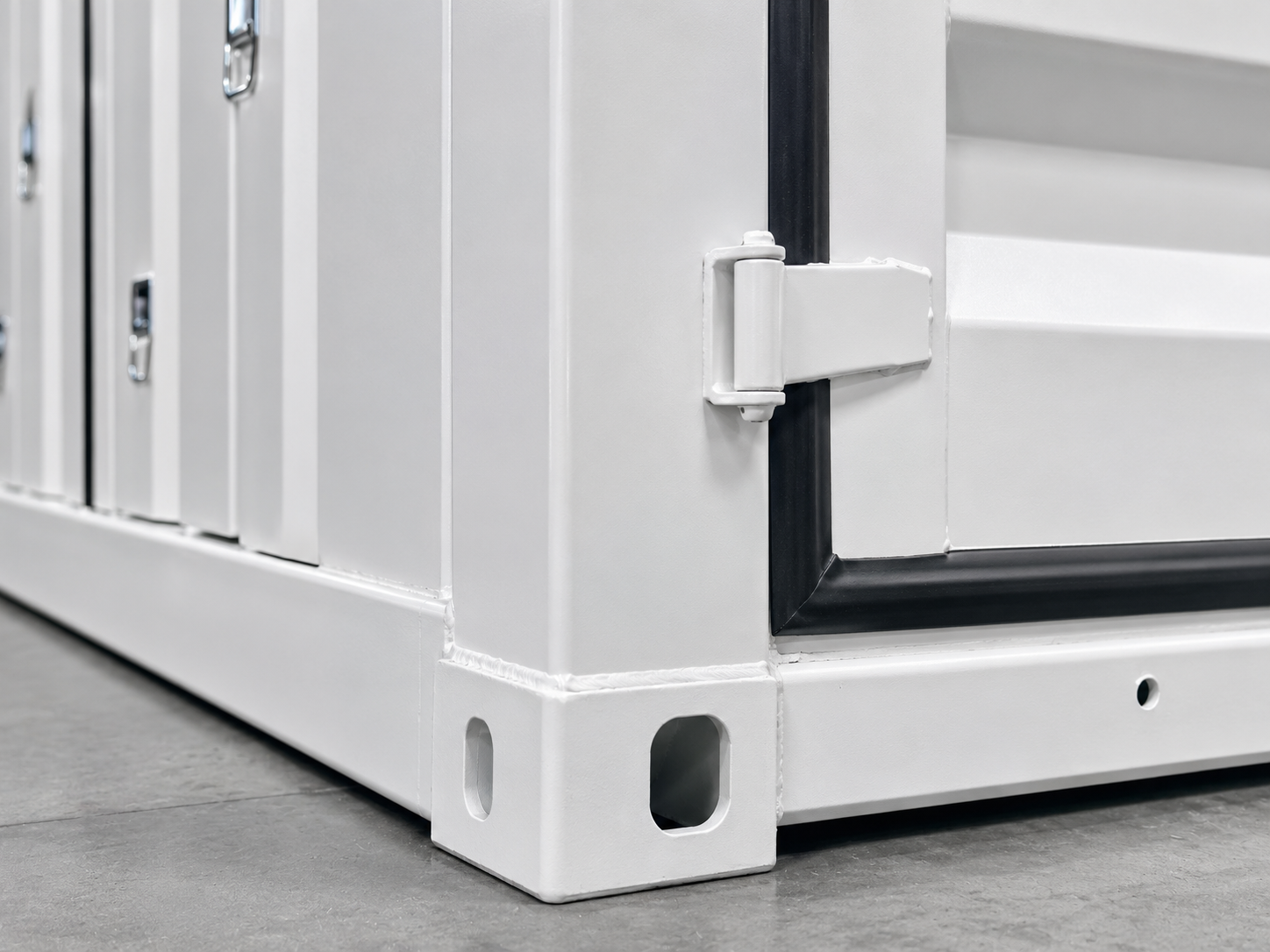

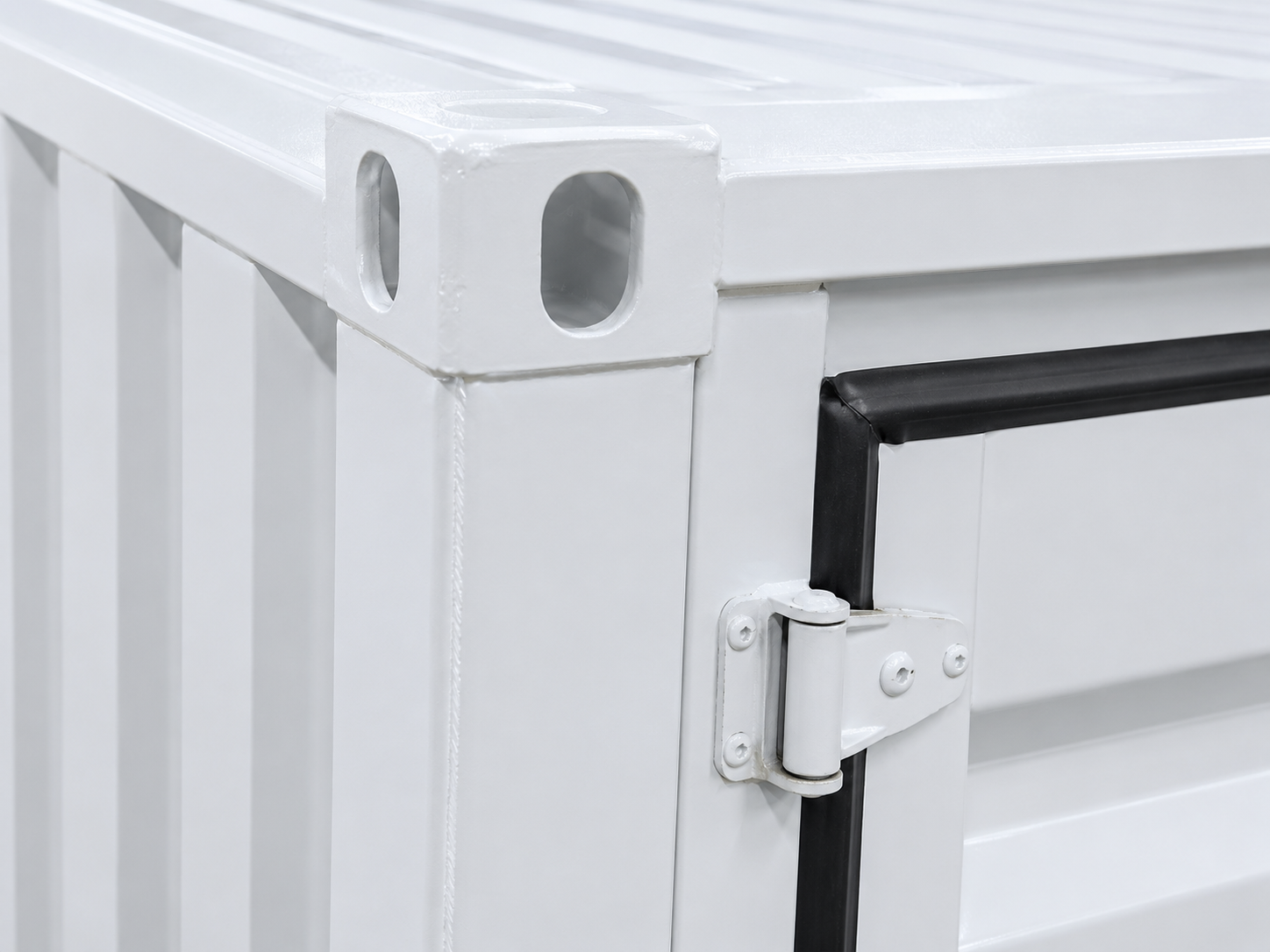

角件是受力接口，角件周边的角柱、端梁、侧梁、连接板和焊缝必须形成完整传力路径。
专用吊耳设计不能只看钢板厚度，还要检查：
吊耳位置宜结合重心布置，使箱体起吊后保持合理姿态。对于重心明显偏移的箱体，可以通过吊梁、不同长度吊索或专用吊装方案进行调整，但应形成书面吊装文件。
空箱吊装能力不能直接代表完成电池、液冷机组、电气柜和消防设备集成后的整舱吊装能力。
带设备整体吊装后会发生以下变化：
采购合同和箱体标识应明确允许的吊装状态、最大吊装质量、吊点形式及禁止事项，避免现场仅凭经验操作。
储能集装箱运输方式会直接影响外形尺寸、底架支撑、角件设置、绑扎点、临时加固和总重量控制。
如果箱体需要进入标准集装箱运输体系，通常需要关注系列1集装箱的尺寸、额定质量、角件、装卸、栓固、结构试验及CSC安全批准要求。
此类项目应在设计初期明确是否需要：
采用标准外形只是条件之一，并不自动证明箱体已经具备标准货运集装箱属性。
较多非标储能设备舱会采用公路专用车辆运输。此时结构设计应确认车辆承载面和箱体支撑方式。
如果车辆只在局部位置承托箱体，而结构设计按连续支撑考虑，运输过程中可能出现底架局部受力增大。装车前应确认车辆支撑点、垫木位置、绑扎点及防滑措施。
道路运输还要核对“车、货组合”后的高度、宽度、长度、总质量和轴荷。箱体本身没有超宽，不代表装车后的整体高度和重量一定满足通行条件。涉及超限运输时，应由运输责任方依法办理相应许可并核查路线条件。
散杂船运输通常需要单独确认吊装、甲板支撑、海上绑扎、重心和防护要求。
运输单位或船方可能要求提供：
如果箱内已经安装锂电池，还应由系统集成商、货主、物流单位和承运人另外确认危险货物分类、包装运输、申报、船公司接受条件及目的地法规。箱体结构符合要求，不代表带电池整舱自动满足危险货物运输要求。
储能集装箱项目通常不存在一项标准可以覆盖箱体结构、内部设备、电气、消防、运输和现场安装的全部要求。
应根据箱体的实际属性建立分层标准清单。
国内项目可根据合同和运输属性核对：
出口或国际联运项目可能涉及ISO 668、ISO 1161、ISO 1496-1、ISO 3874及其现行修订版本，并根据运输用途确认是否需要履行《1972年国际集装箱安全公约》规定的安全批准程序。
国际标准可能处于修订或换版过程中，项目应在签订技术协议时确认所采用的具体版本，不能只写“符合ISO标准”。
GB/T 44026—2024《预制舱式锂离子电池储能系统技术规范》与预制舱式锂离子电池储能系统具有直接关联。
GB/T 42288—2022《电化学储能电站安全规程》等标准则涉及储能电站安全要求。
这些标准服务于储能系统或储能电站整体，不应被理解为单独替代箱体的设备荷载分析、底架结构计算、吊点设计和运输方案。
箱体现场固定使用时，还可能涉及项目所在地的风、雪、地震、基础、钢结构、建筑防火和工程验收要求。
是否引用具体工程建设标准，应由设计单位根据项目属性、安装方式和审批路径确定。工业设备舱、可运输设备箱和建筑物附属结构的合规路径可能不同，不能机械套用同一套标准。
电池、BMS、PCS、液冷设备、电气柜、消防系统和控制系统分别具有相应的产品与系统标准。
箱体厂家按照设备方数据制作基础梁、支架、门洞和接口，不代表同时承担内部设备性能、消防联动、并网运行或完整储能系统认证责任。
项目实施前，应由设计单位、系统集成商、设备供应商和箱体制造方共同确认技术边界。
储能集装箱结构设计不应只输出一张箱体总图。对于重量较大、整体吊装或非标运输项目，建议根据合同范围形成以下文件。
结构计算、试验和第三方检验的具体范围，应根据产品属性、运输方式、客户协议和项目所在地要求确定，并非所有储能集装箱采用完全相同的验证方案。
结构设计需要通过制造过程落实。即使计算方案合理，如果材料替代、焊接变形、孔位偏差或吊点焊缝不受控，最终产品仍可能偏离设计条件。
底侧梁、底横梁、设备基础梁、角柱、吊耳加强件等主要受力构件，应按照确认图纸选用材料。
材料替代不能只看外形尺寸接近，还应核对材质、壁厚、截面性能、连接方式和防腐要求。重大替代应经过设计确认并保留记录。
底架是后续设备基础、墙体、门体和顶架的定位基准。
制造过程中应重点控制：
对于安装精度要求较高的项目，可使用设备底座模板、样板或局部试装方式检查孔位和支撑面。
吊点、角柱连接、设备基础和高荷载节点属于结构重点部位，但焊缝检测方式不应简单一刀切。
是否需要磁粉、渗透、超声或其他无损检测，以及检测比例和验收等级，应根据焊缝形式、受力性质、设计要求、客户技术协议和适用规范确定。
普通非承载封板焊缝与整舱吊装节点，不宜采用完全相同的检验要求。
实际制造过程中增加的设备支架、外挂机组、消防管路、桥架和防护罩，可能使最终重量和重心偏离初始设计。
整舱吊装或特殊运输项目，应在发运前核对最终配置、总重量和重心。需要称重、重心测定或第三方确认的，应在合同和检验计划中提前约定。
采购方不一定需要自行完成结构计算，但可以通过以下问题判断方案是否具有完整性：
只提供钢材规格清单而没有荷载依据，或者只承诺“可以承重、可以吊装”而没有明确重量、吊点和工况，通常不足以作为结构验收依据。
江苏拓维集成房屋有限公司为高新技术企业，旗下拓维®特箱聚焦工业级特种集装箱与专用舱体制造。该资质可作为企业技术能力的参考，但不代表某一具体储能集装箱自动取得系统认证或符合所有项目要求。
针对储能集装箱箱体结构设计与制造需求，拓维®特箱可根据客户技术协议和设备资料，配合开展以下工作：
拓维®特箱主要承担合同和确认图纸范围内的箱体结构、设备基础、围护、门孔接口、防腐涂装及约定辅助配置制造。电池系统、电气系统、消防联动、热管理性能、危险货物运输、系统级认证和项目审批，应由相应责任主体统一组织。
采购方可通过官方网站tuoweibox.com了解相关产品方向，并结合设备布置图、荷载资料、运输条件和现场基础进行具体技术沟通。
储能集装箱箱体结构设计不是单独计算一个钢制外壳，而是建立从设备支点、设备基础、底架梁系、吊点和角柱，到车辆、吊具及现场基础的完整荷载路径。
采购方应在制造前冻结设备重量、支撑点、重心、基础形式、吊装状态、运输方式和现场支承条件。底架规格、吊点形式和局部补强必须建立在这些设计输入上，而不能只依据外形尺寸或经验判断。
对于系统集成商、设备厂家、工程公司和项目业主而言，把结构工况、责任边界和交付文件写入技术协议，有助于减少设备安装偏差、运输加固遗漏、现场吊装争议和后期结构变更，使储能集装箱真正成为可制造、可运输、可安装和可验证的工业设备舱体。
不是。底架设计取决于设备支点、荷载路径、横梁间距、纵梁布置、基础支撑和运输吊装工况。盲目增加钢材厚度可能增加自重，却没有解决设备支点与承重梁错位、局部挠度过大或偏载扭转等问题。合理方案应先分析荷载，再确定构件规格。
不能仅凭外形判断。是否可以通过标准角件起吊，需要确认箱体是否按相应额定质量、角件要求、结构试验和吊装工况设计。带设备整舱吊装还要核对总重量、重心、角件周边结构及设备固定，不应把“安装了角件”等同于“具备任意状态吊装能力”。
取决于结构设计条件。有些箱体按四角支撑设计，有些需要底侧梁、条形基础或多个支点共同承载。现场支撑方式必须与计算模型一致。未经确认减少或增加支点，都可能改变底架弯曲、扭转和门体变形情况，应由设计责任方核对。
可能影响。支点移动后，设备荷载可能从承重梁上转移到地板跨中或次要构件，也可能改变局部集中荷载和整舱重心。设备底座、支脚或布置变化应通过正式变更流程复核，必要时调整基础梁、补强件、安装孔和运输固定方案。
运行时箱体通常由固定基础支撑，荷载以设备自重和环境作用为主；运输时箱体由车辆局部支撑，还会承受制动、转弯、颠簸和绑扎作用。两种状态的支点和作用方向不同，应分别确定结构计算条件，不能只验证落地后的静态承载。
需要。设备安装螺栓能否同时承担运输纵向、横向和垂向作用，应根据设备底座、螺栓、基础梁及运输设计依据确认。必要时还需设置运输限位、临时支撑或附加加固。箱体外部绑扎固定不能替代箱内设备固定。
通常应根据合同取得确认图纸、设备荷载表、主要材料证明、结构与设备基础检验记录、吊点或角件检查记录、焊接检验资料、最终配置清单和运输吊装说明。是否需要结构计算书、无损检测、载荷试验或第三方检验，应在技术协议中提前确定。
并非所有项目采用同一要求。是否需要CSC批准、船级社检验、型式试验、载荷试验或第三方结构评审，取决于箱体运输属性、出口目的地、客户协议和项目审批要求。采购方应在报价前明确检验机构、检验项目、见证节点和文件责任。
